lapanet | lego | rc-v6 | ||
'white shapes' munkája által inspirálva, ezúttal a g-wagen felfüggesztését igyekeztem minimális számú alkatrésszel, de masszívan kivitelezni. jellemzők: -tolórudas kormányzás (bár a fogasléces praktikusabb lenne, hű maradnék a g koncepcióhoz.) -a kormányrúddal szinkronizált panhard -a központi difit megspórolandó a tengelyek egyformák, 4 kormányzott kerék -némi caster szög (mittom hogy hívják magyarul, tán utánfutás?) -nagy teljesítményű motor -minden forgópont szabadságfokai kialakítva -a kissé szoruló forgópontok gondoskodnak némi csillapításról (később esetleg pneu munkahenger) -a gumis kapcsolat stabilizátorként működik
-

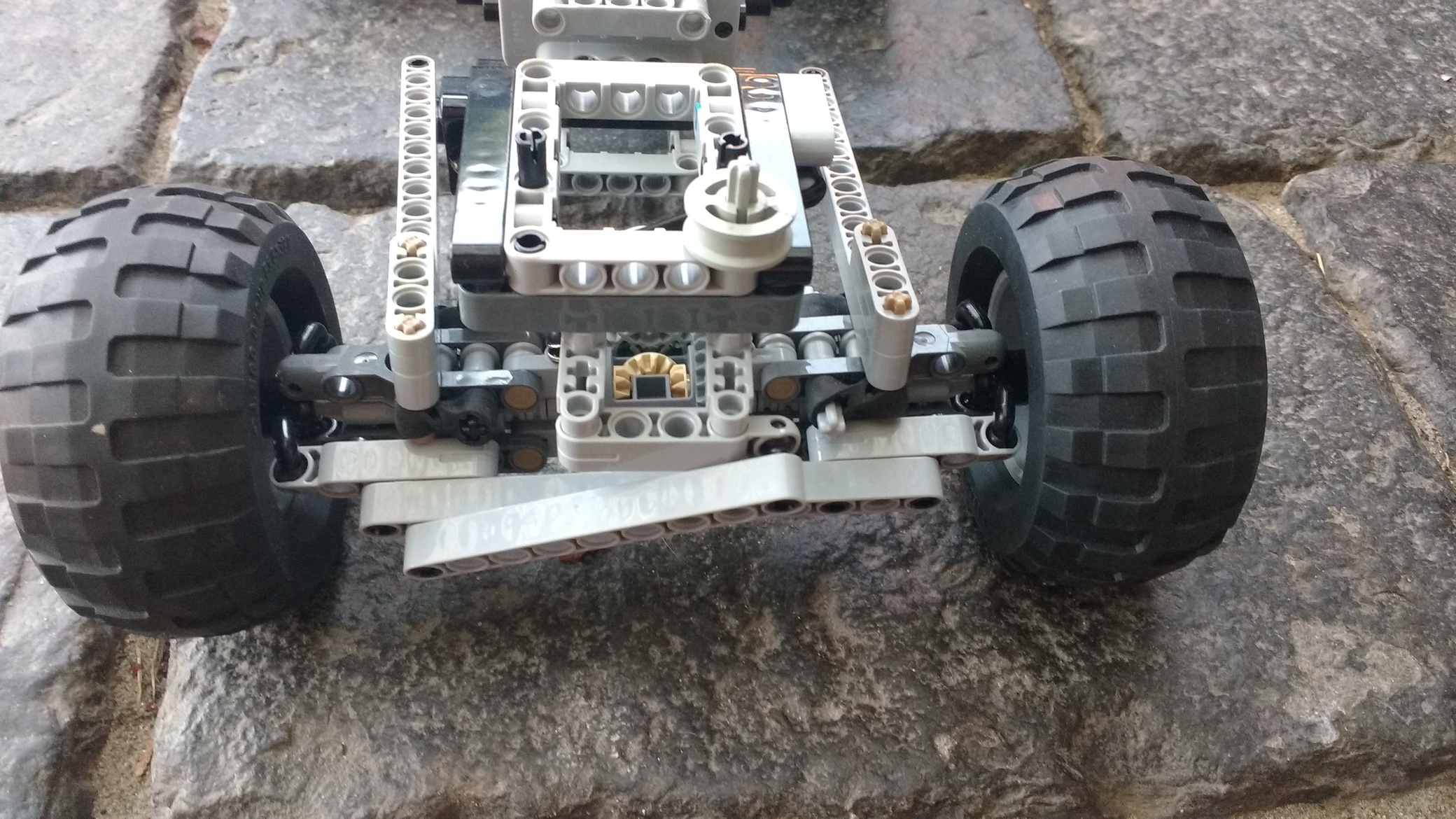

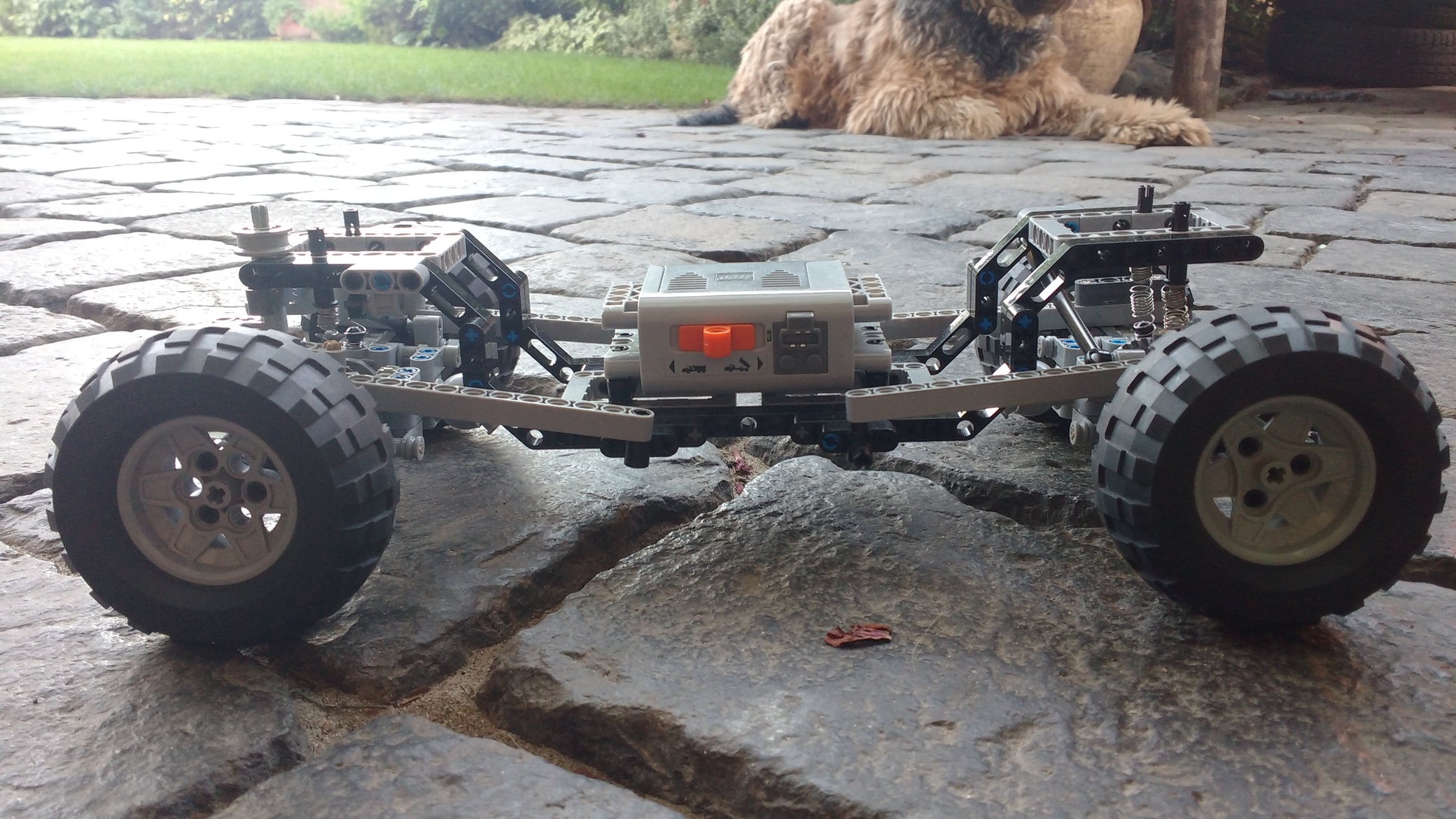

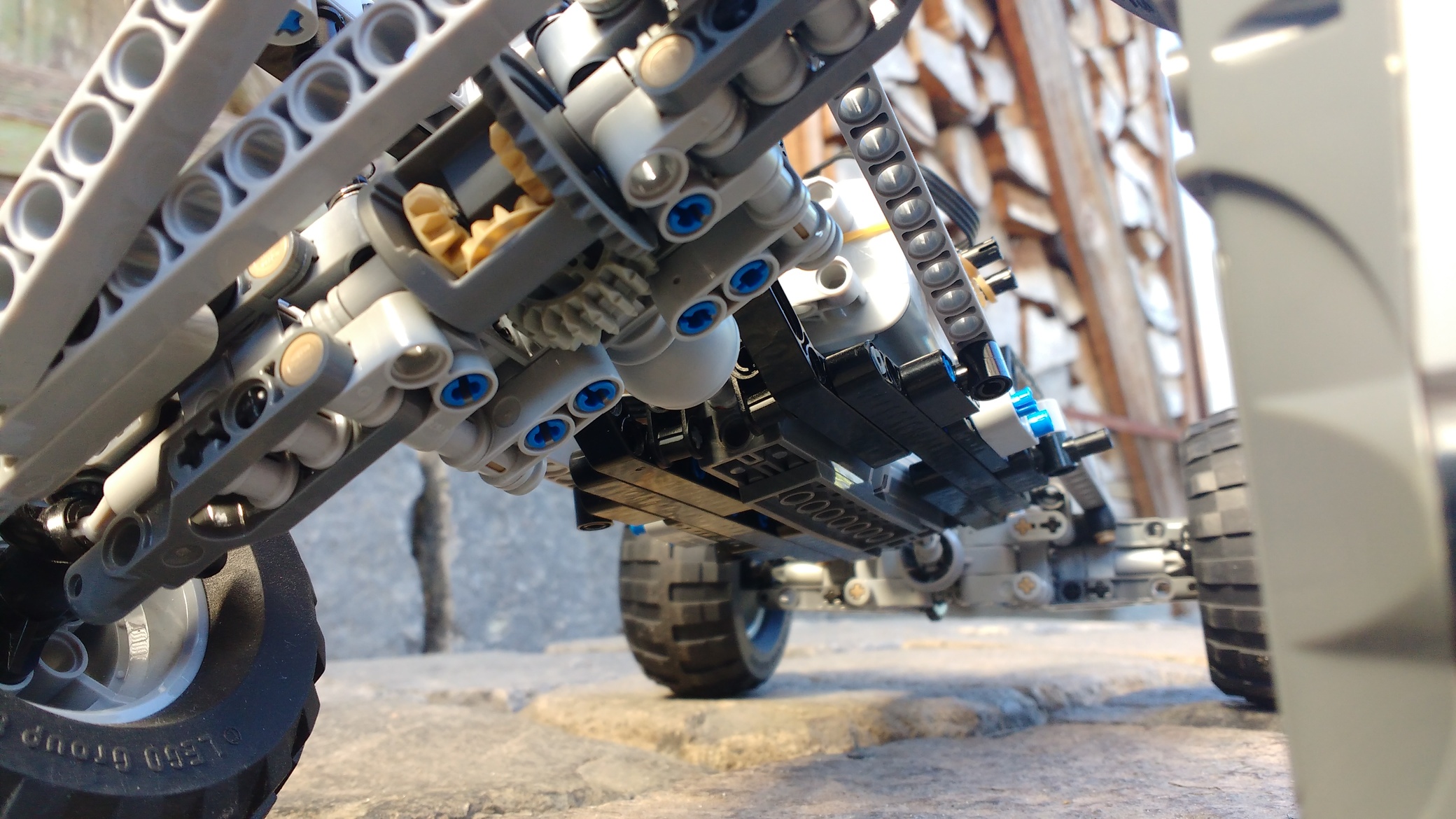

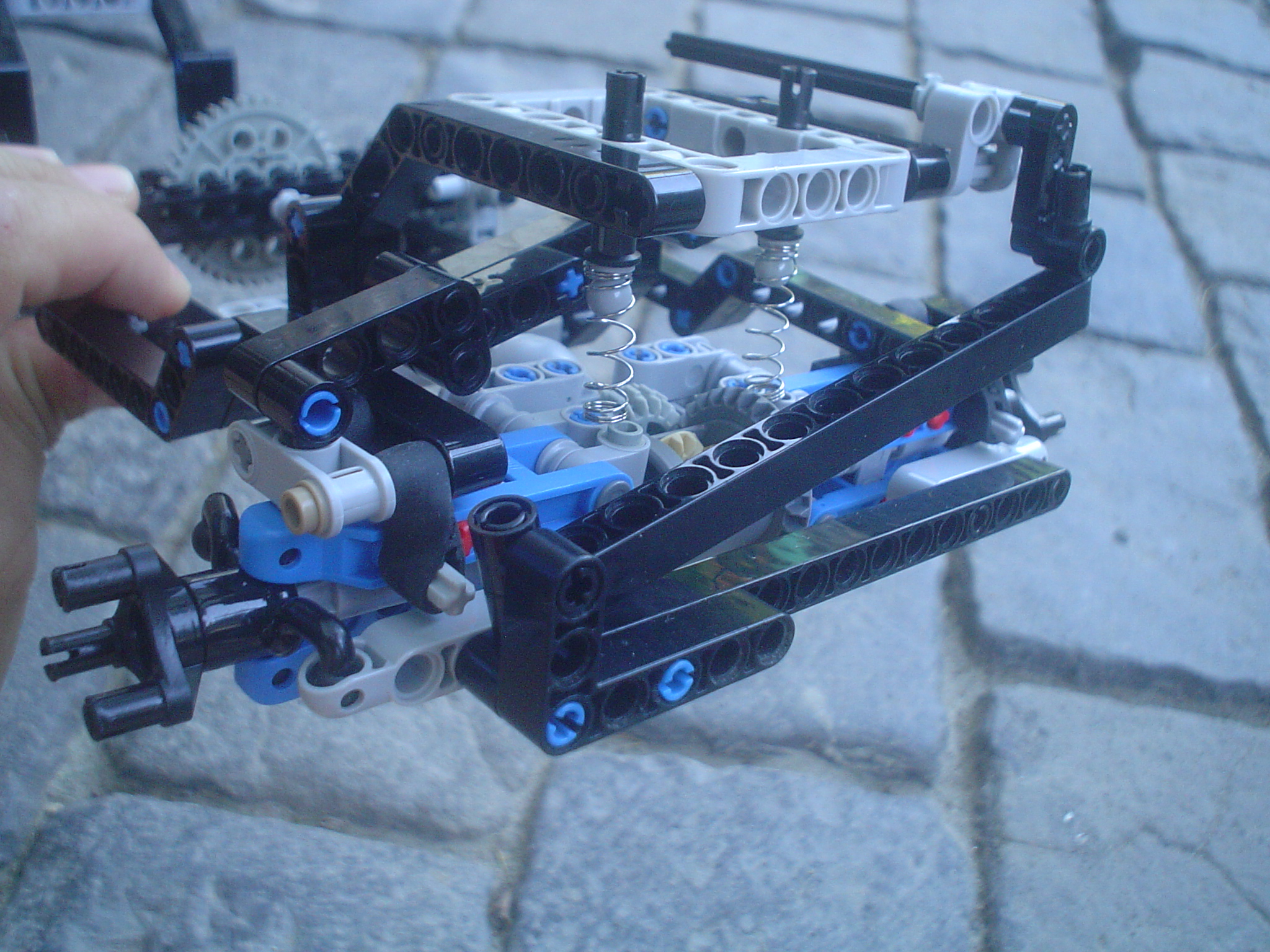

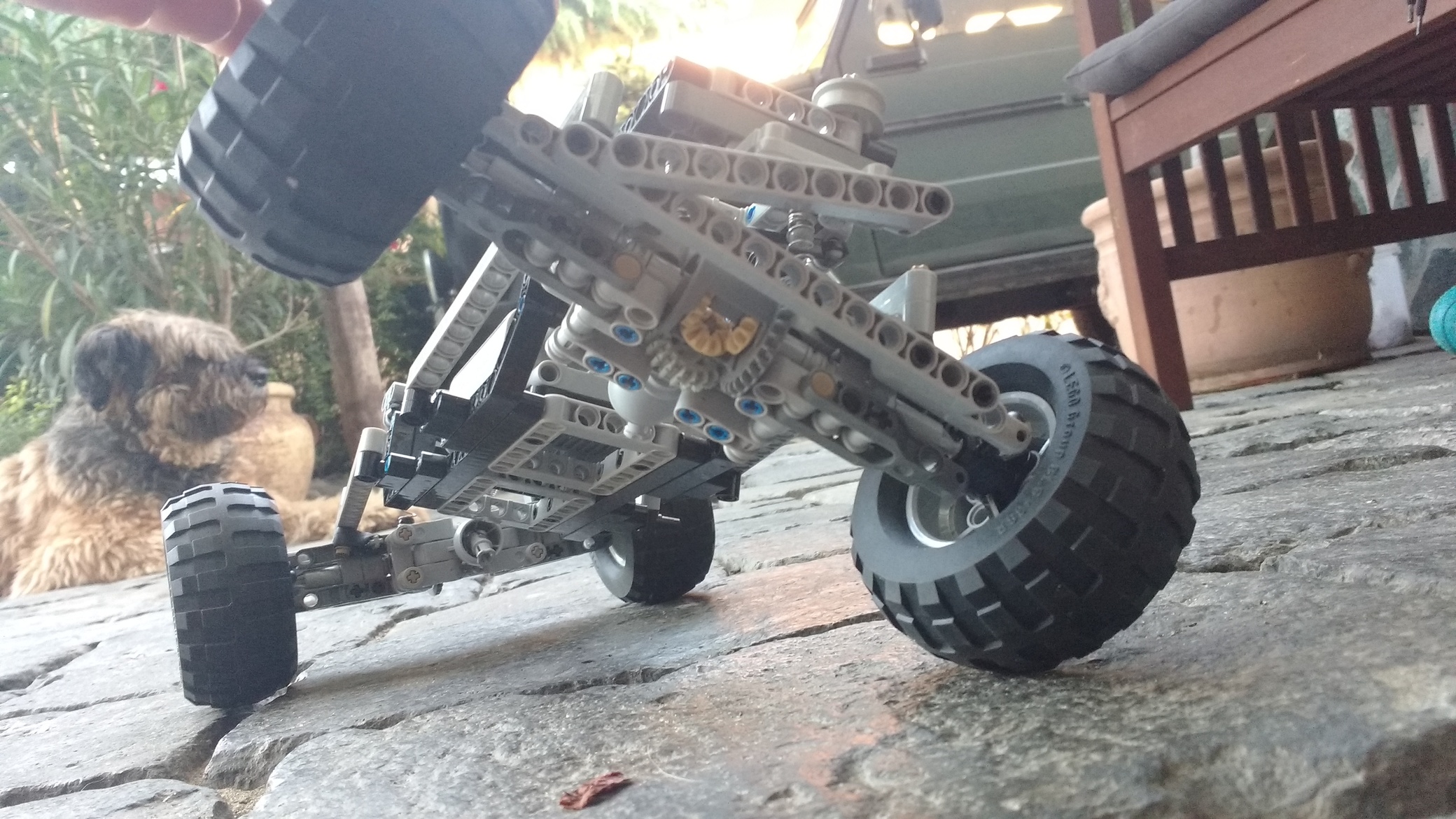

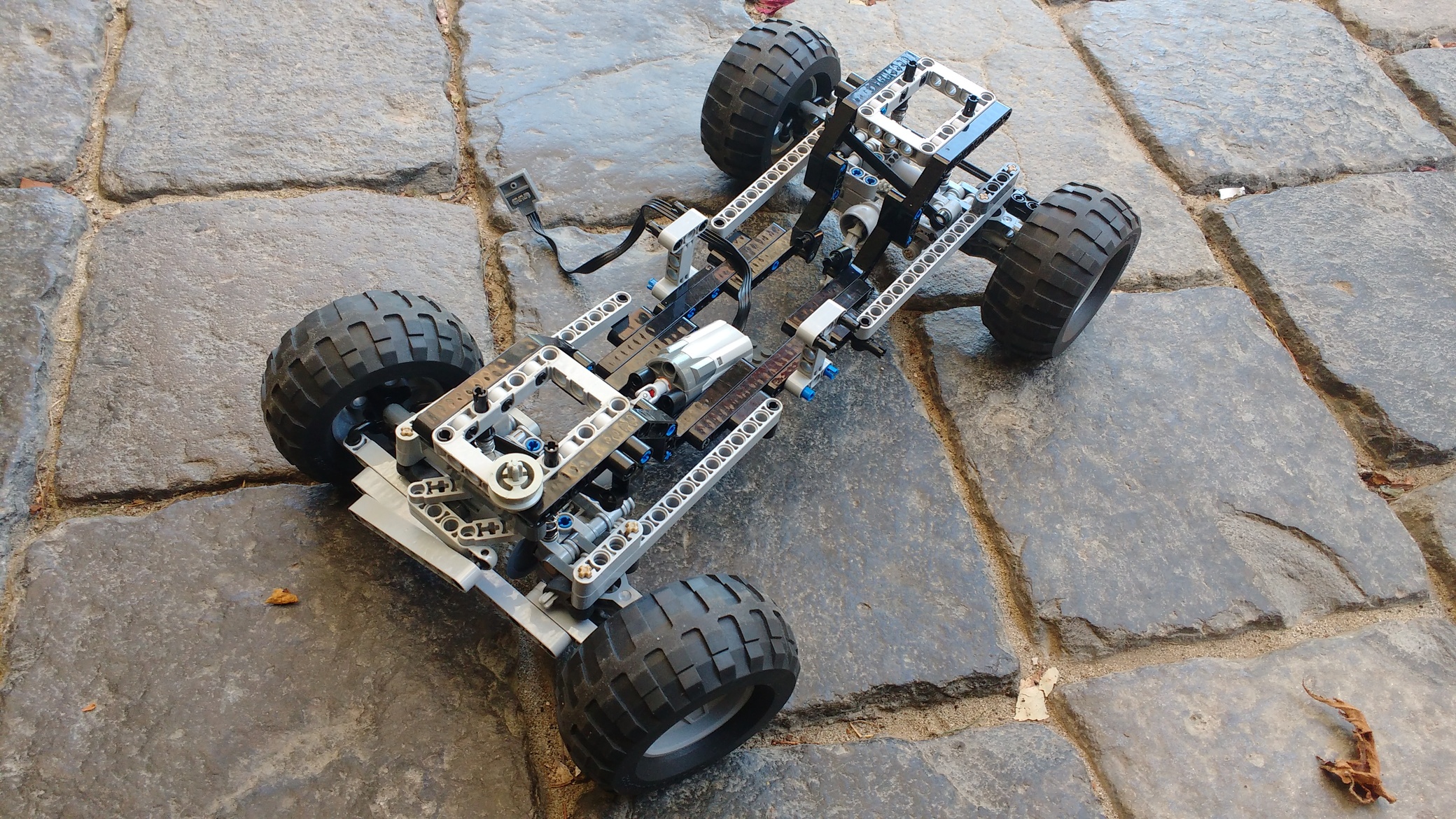

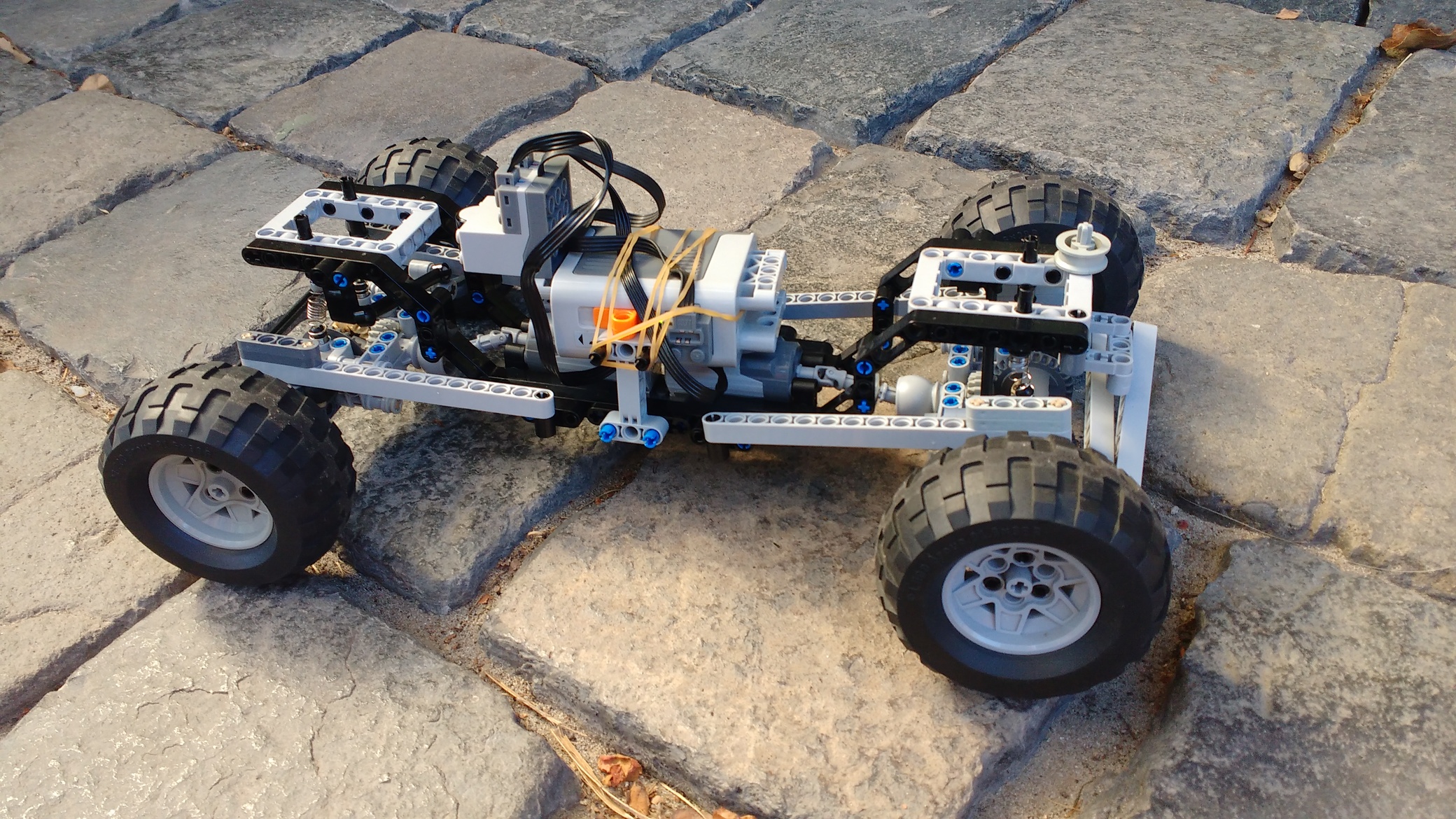

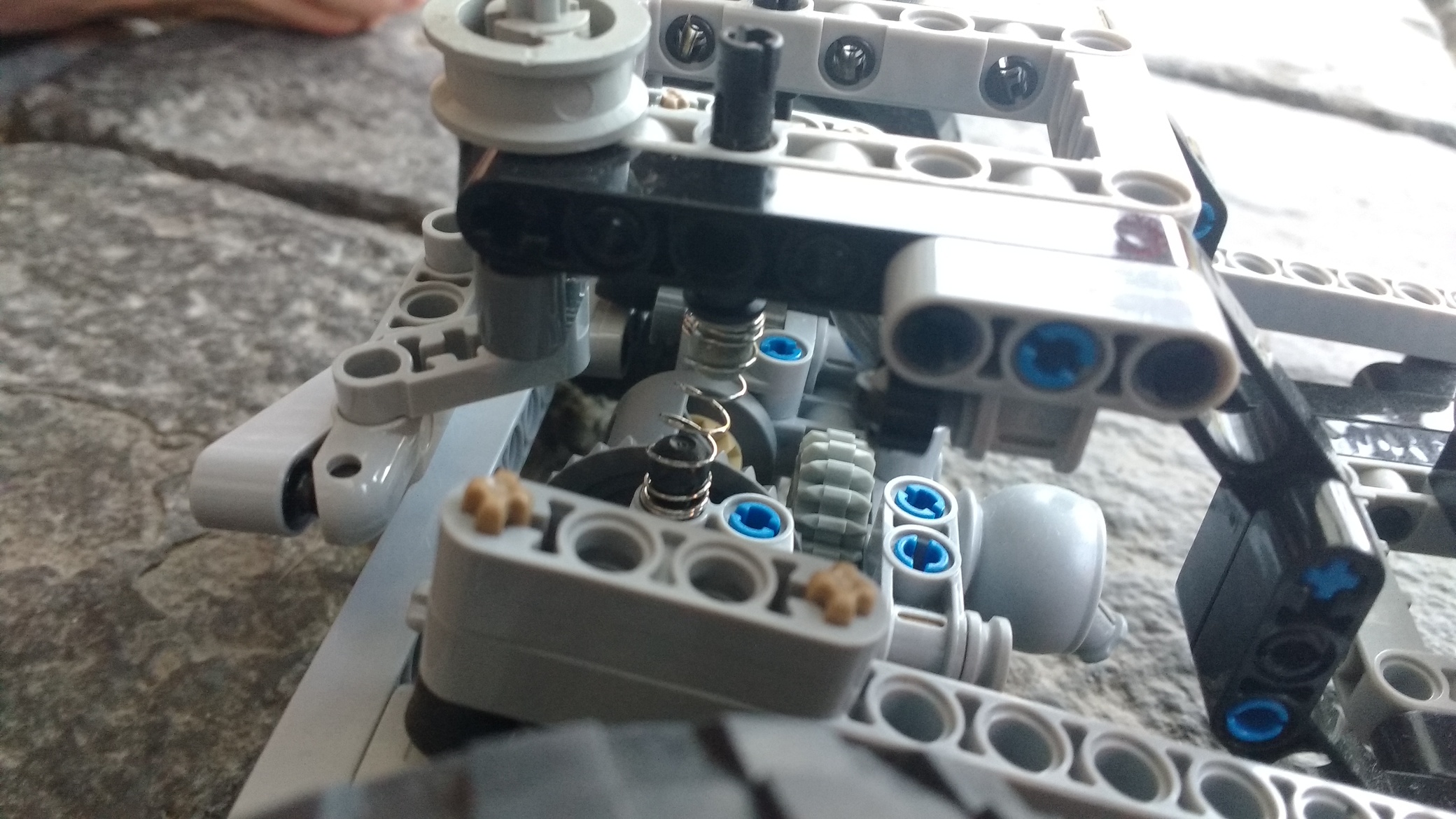

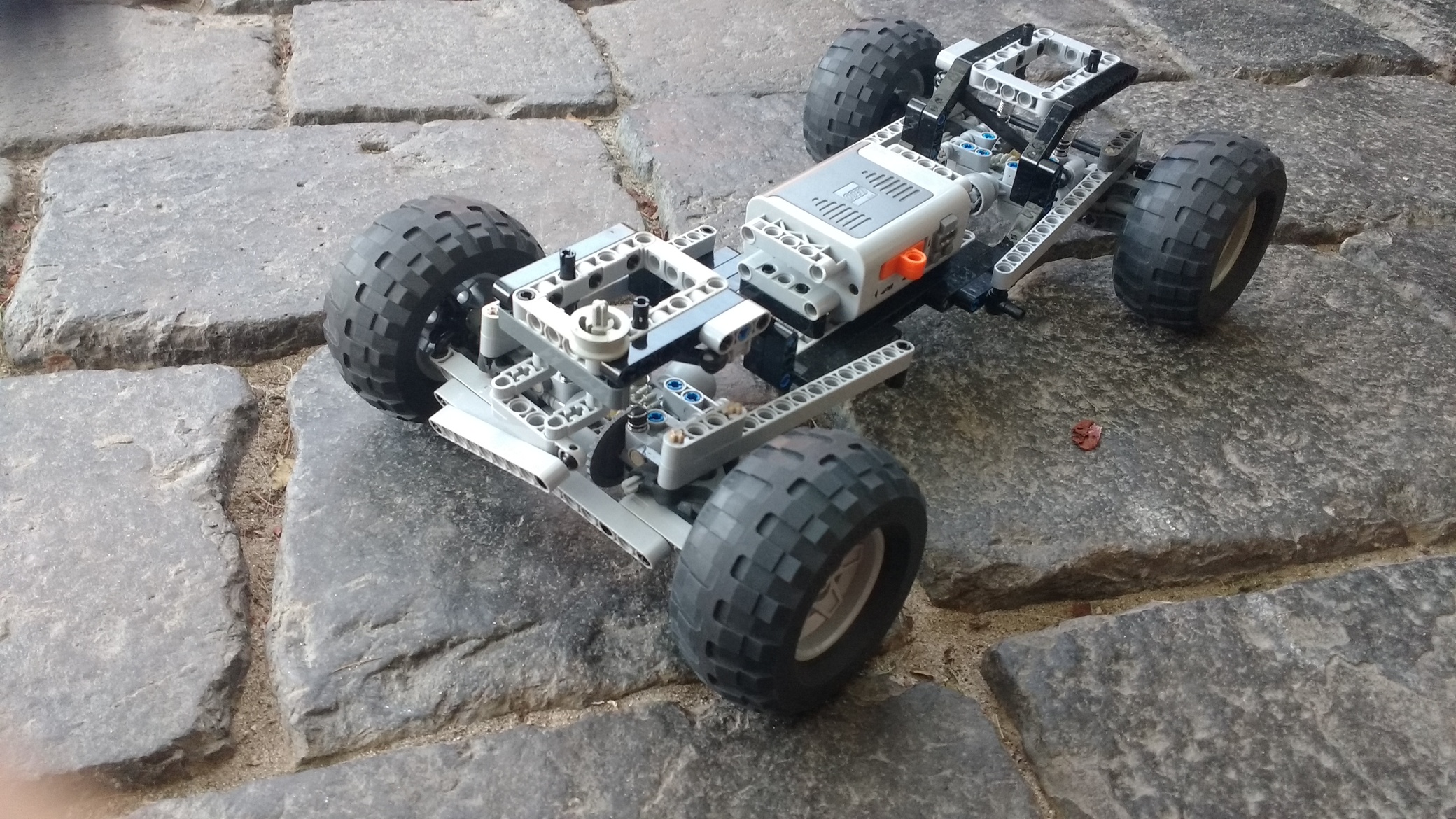

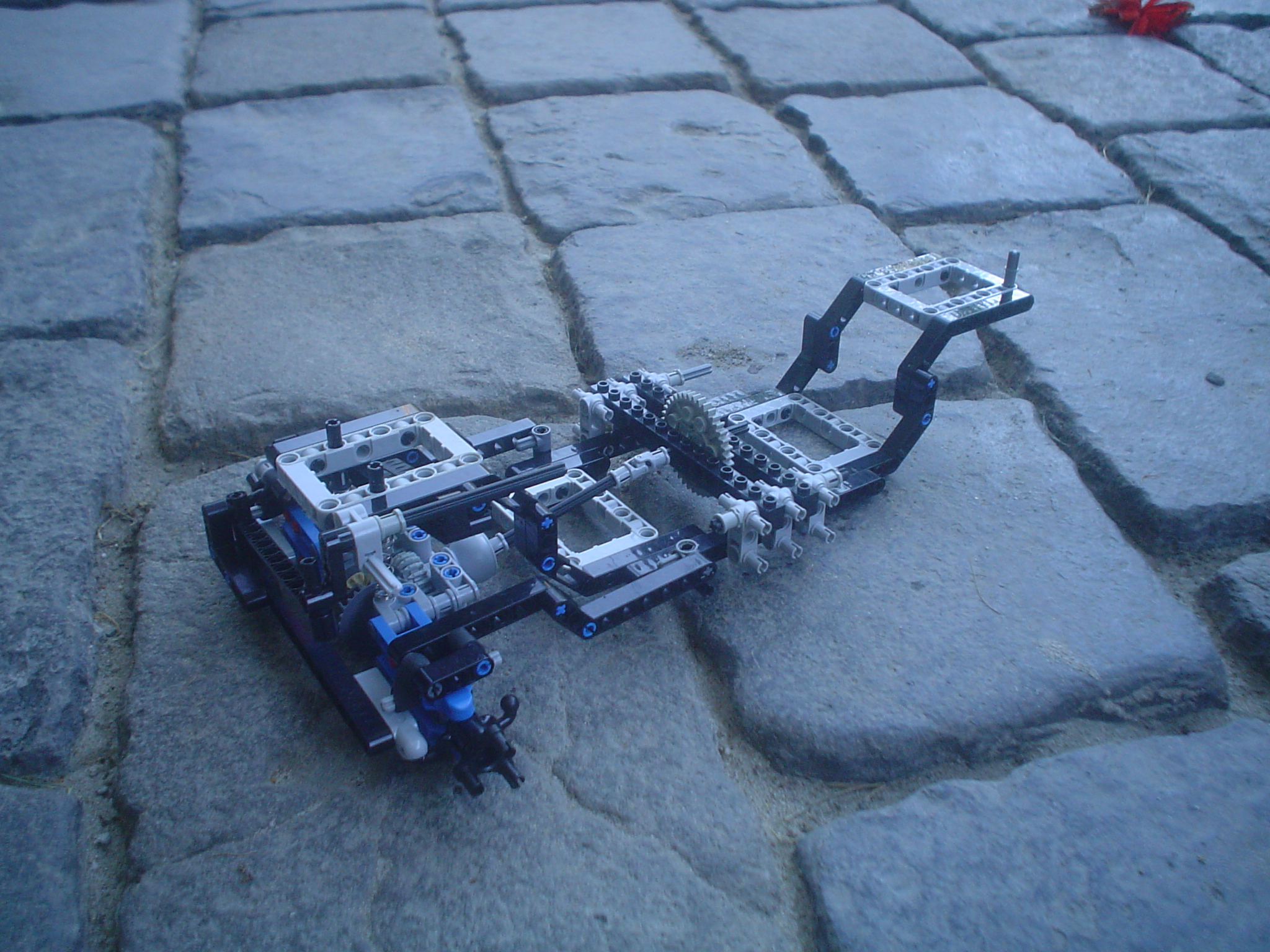

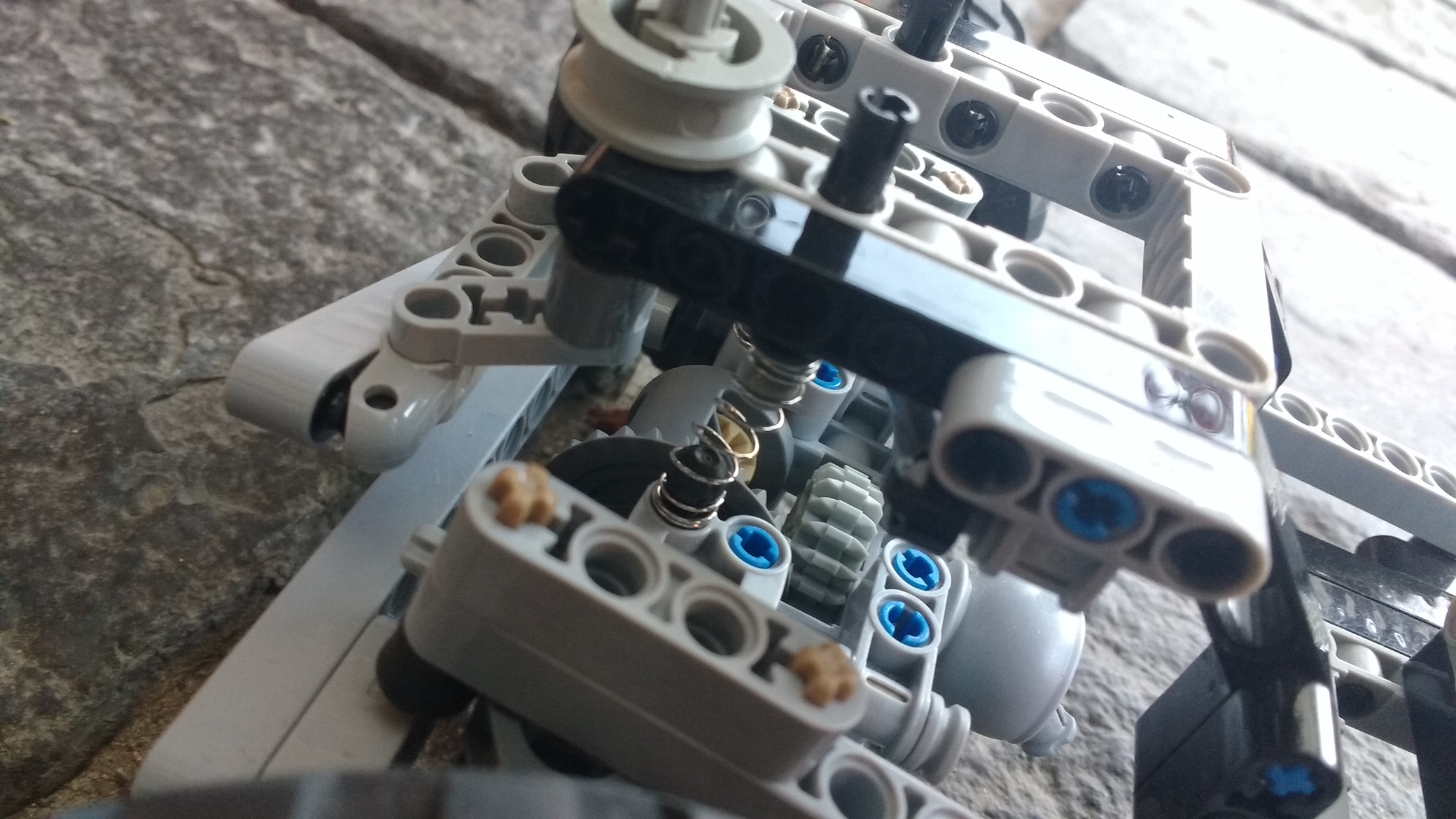

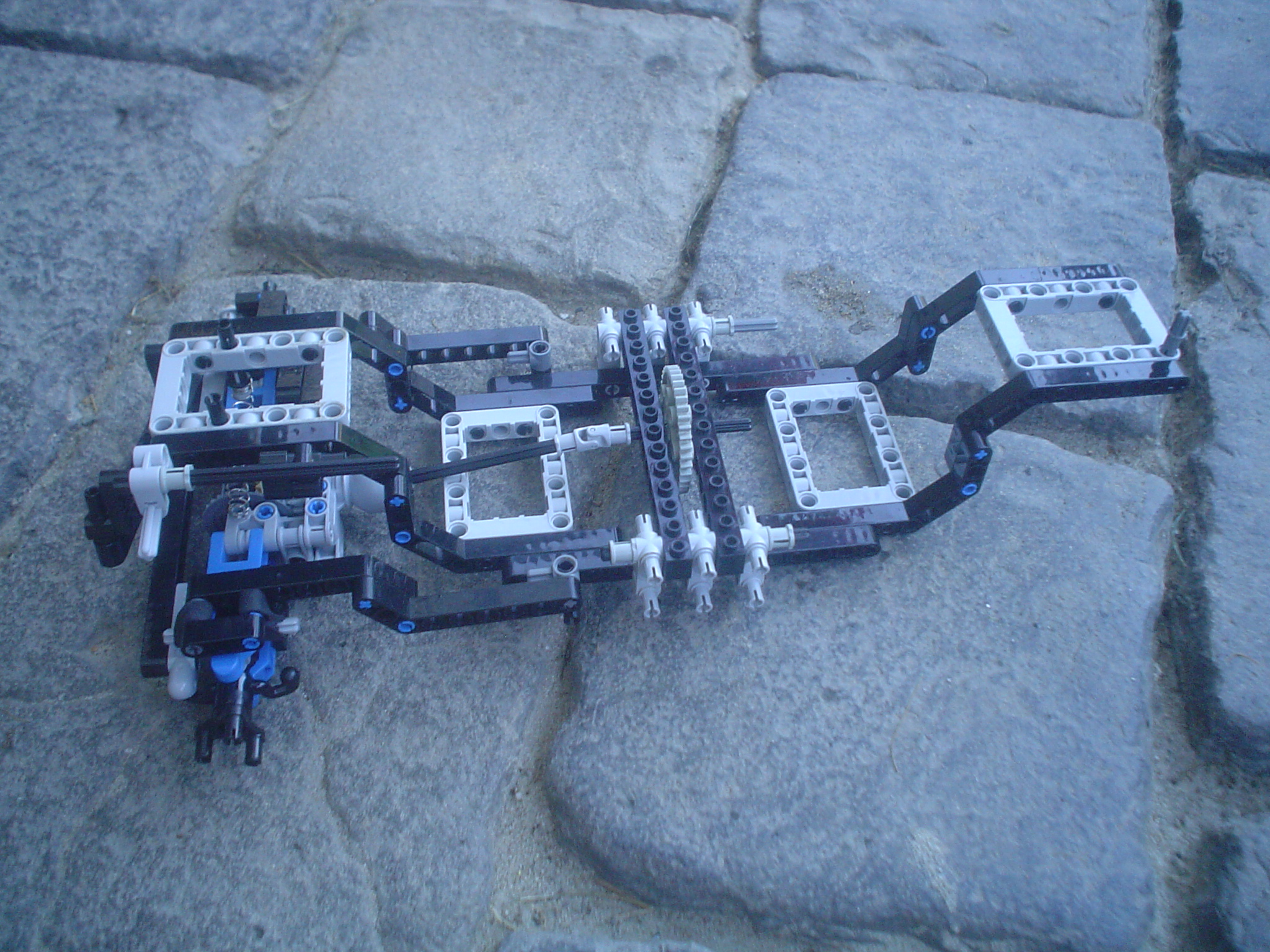

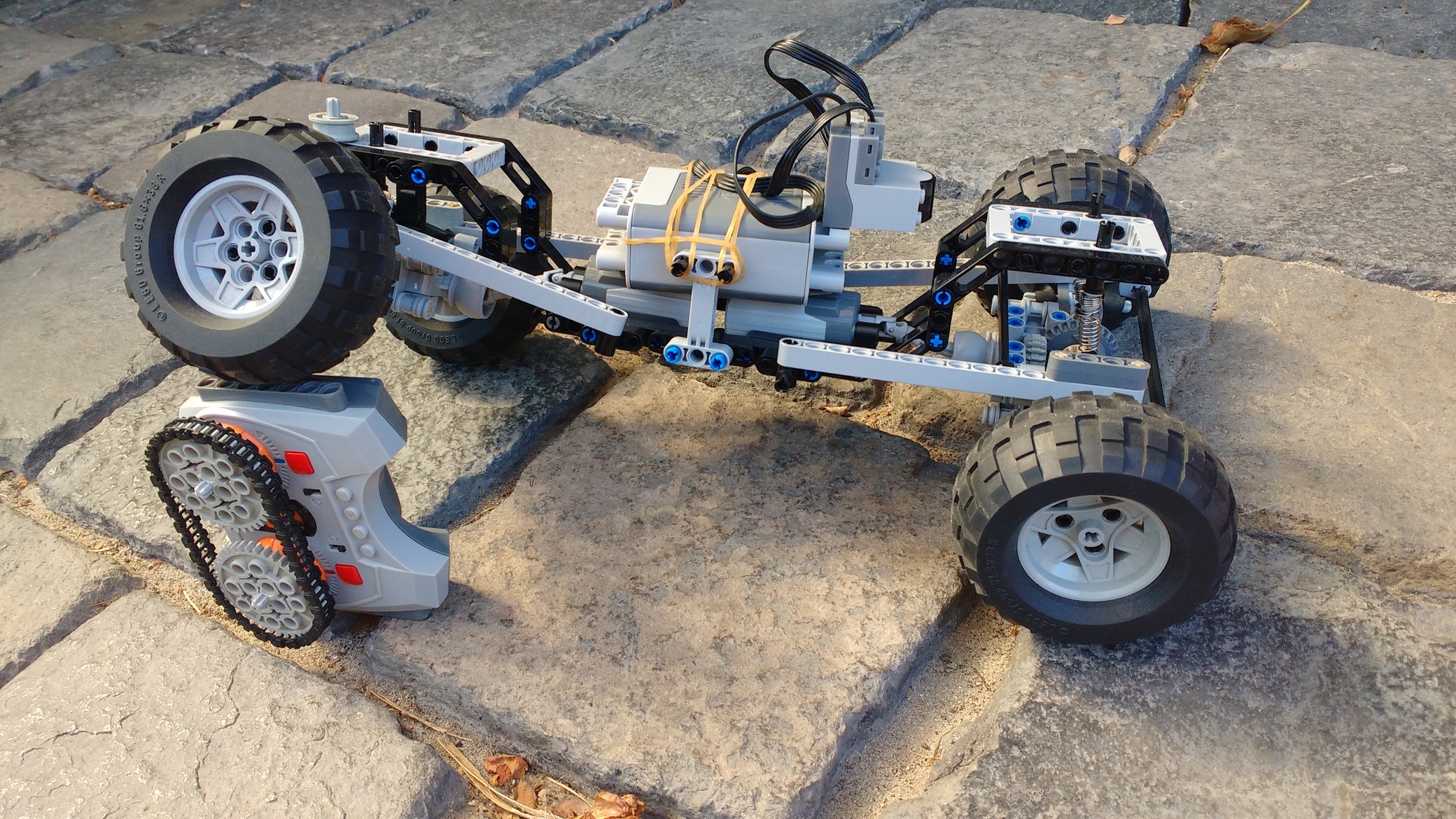

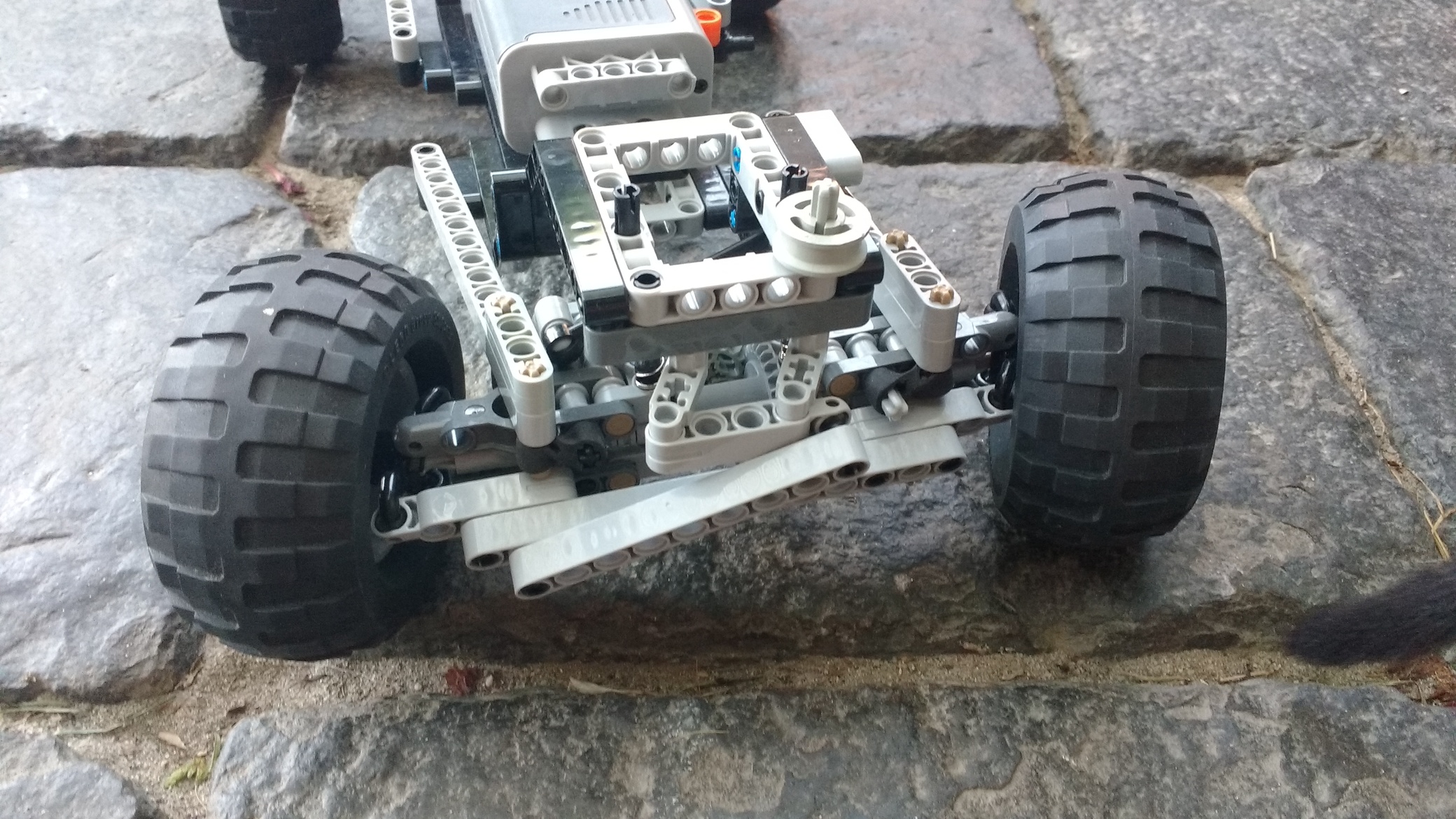

inspired by the simple builds of 'white shapes', this time i attempted to reproduce the suspension of the g-wagen with a minimal count of parts, yet heavy duty. properties: -using steering rod (although a rack-based steering would be more practical, i stick with the g concept) -panhard is in sync with steering rod -to save a centre diff, the axles are identical, 4-wheel steering -some caster angle -high performance motor -the appropriate degrees of freedom implemented on all pivots -the friction on the pivot points acts as damping (later maybe pneu cylinders will be used) -the rubber connection acts as a stabilizer | ||
|
|
||
